ECM (Electromagnetic Counter Measure)

0. 용어 및 기본

1. 용어

• ASPJ ( Advanced Self Protection Jammer) : ALQ131, ALQ184와 같은 ECM 외장 pod
• CMS (Countermeasure Management Switch) : 스틱 엄지손가락 부분에 있는 4방향 스위치

2. 간략

• 외장형 포드를 달지 않고도 F-16기체는 기본적인 자기 방어 기능을 구비: Program 1~5까지
• ASPJ 포드를 달면, 각종 전자전(EW: Electromagnetic Warfare)을 수행 : Program 6
• 각각의 Program은 재밍 전자파의 주파수 대역과 관련되며(위협이 쏘는 전자파별로 분류되어 있음: 군사비밀),
  Chaff/Flare설정은 ICP > LIST 에서 세부 설정 가능

H4: CMS	FORWARD	Program 1, 2, 3, 4 수동 사용
	AFTerward	살짝 내리기 (0.5초 이내) ECM  켜기 (ASPJ가 우선) 자동(SEMI) 수락 : 이걸 켜야 FWD 누를때 ECM 나감 AUTO 켜기  : 적이 락온하면 그 순간 "카운터"음성과 함께 송출 (아래 그림과 같이 ECM에 불이 들어옴)
		꾹 누르기 (0.5초 이상) EMC 포드를 동작시킴(미리 설정된 propram으로) ASPJ ECM우선으로 설정(판넬에서 미리 XMT 설정한 경우)
	RIGHT	자동 대응 금지 ECM STBY : ECM 일시 중지
	LEFT	ASPJ의 모드 변경 : Avionics / Normal (누를때마다 상호변경) Program 6설정으로 수동 송출

CMS-AFT 에서 락온되면, ECM 신호등 켜짐

I. Program 1~4

좌측 ECM panel에 1~5까지 개별 설정. (6은 보안....)

ECM panel

• S (Standby) : ECM이 전원만 들어와 있고 송출 안되고 있음.
• A (Active ) : 언제든 송출 가능한 상태. (아직 송출되고 있는 것 아님)
• T (Transmit) : 수동으로 송출(CMS-FWD)했거나, CMS-AFT(SEMI/AUTO) 상태에서 적기의 lockon에 의해 자동 송출
• F (Failure) : 작동 불능

XMIT (Transmit) Mode

1. Radar (FCR) 우선 : 공격상태에서 ECM이 자신의 FCR에 방해가 되지 않는 선에서 송출.
2. ECM 우선 : 미사일의 lockon 등을 방해하는 방어 목적.
3. 연속 송출 : 이 기체가 전자전(EW)을 전담하는 경우, 지속적으로 방해 전파를 송출할 목적.
   (내 FCR은 동작 안하므로 내 기체는 매우 위험. 편대비행에서만 쓰는 용도.)

II. Program 5

칵핏 좌측벽 (쓰로틀 뒤)에 위치하는 스위치

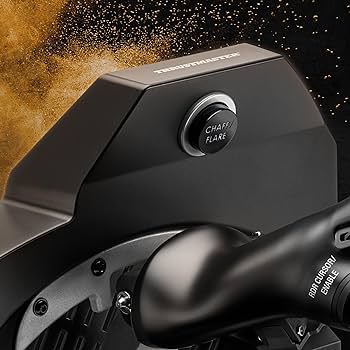

TM TQS에도 구현되어 있음

ECM 1~6까지의 설정은 ICP의 LIST

LIST > CMDS(7)

기호	기호/약어 풀이	의미	예
BQ	Burst Quantity	한 번에 뿌릴 양/개수	5
BI	Burst Interval (sec)	각 버스트 간의 시간 간격 (초)	0.020
SQ	Sequence Quantity	버스트를 몇 회 반복할지	3
SI	Sequence Interval  (sec)	다음 버스트를 얼마 후에 다시 시작할 지 격 (초)	0.5

위의 예
- 20ms 간격으로 5개의 CH(또는 FL) 연속하여 뿌림.
- 0.5초 뒤에 다시 5개를 반복하여 뿌림 (총 3회)

III. Program 6

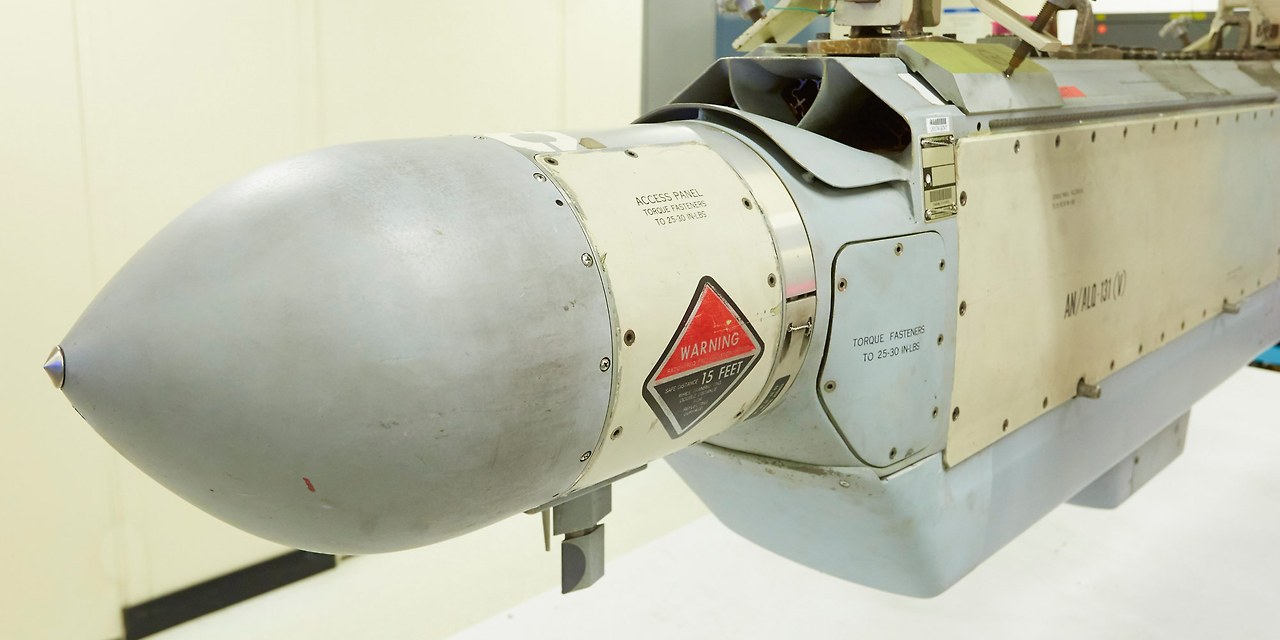

ALQ-131

하드포인드 5번에만 달림.



군사 기밀에 해당하는 사항으로 Falcon BMS에는 제한적으로 적용됨.

Program 6에 해당하는 동작을 수행

( 이 분야에선 Rafael 과 Northrop이  유명)



위쪽고 아래쪽 판넬의 조합으로 설정하고 (필요시 ICP 세부설정), CMS로 실행

TM TQS : Program 1~4 선택 노브
